Hydraulikschlauch 4SH, 4-Lagen, 40 m

Name: Hydraulikschlauch 4SH, 4-Lagen, 40 m
Brand: Yokohama
SKU: XXSTR4SH-00N
Price: 910.93 EUR
Availability: InStock

Best-Nr.: XXSTR4SH-00N

(0)

ab 910,93 €*

ISO 18752-420 BAR

Ø Innen (inch)

Produktbeschreibung

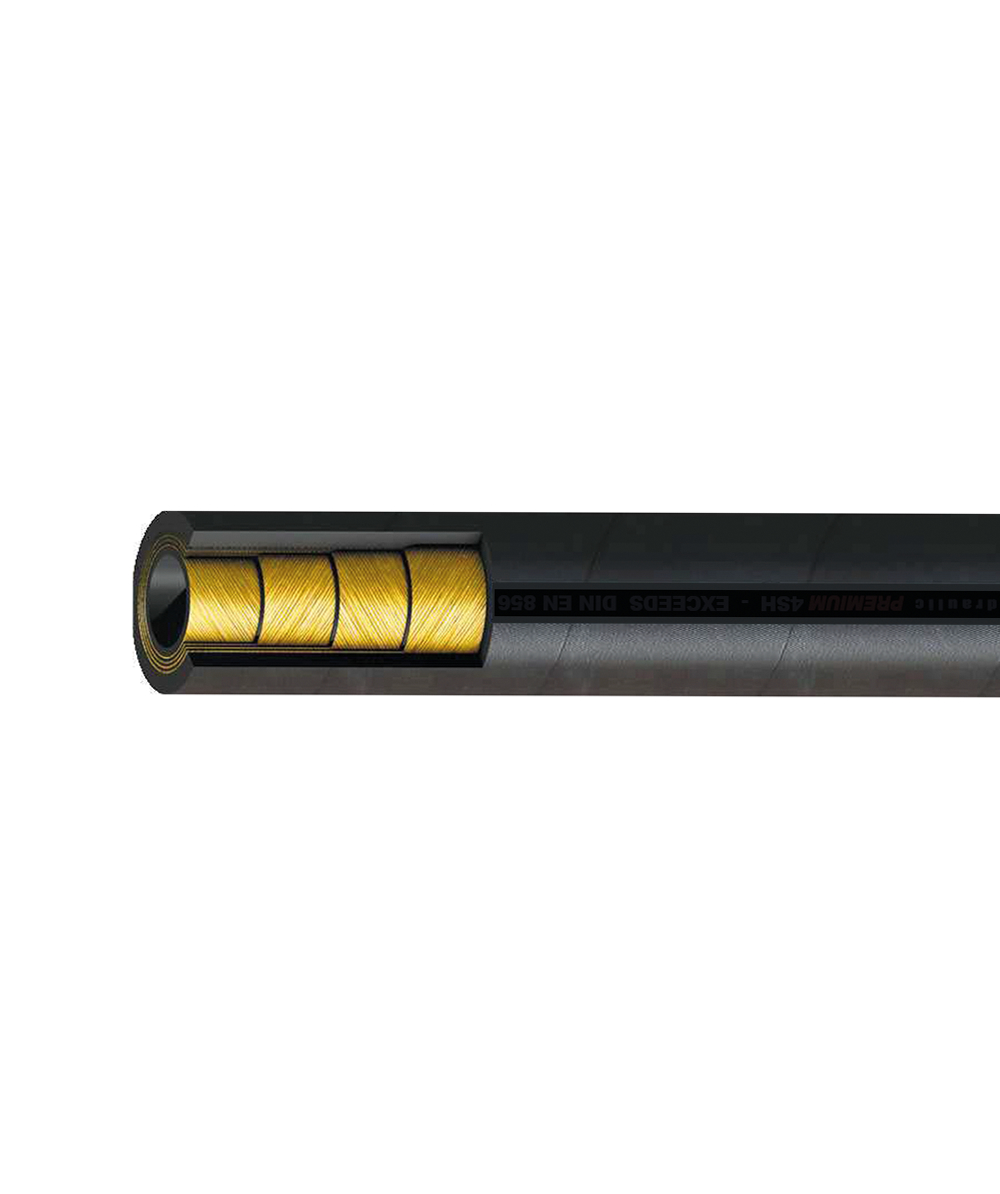

Vierlagiger Hydraulikschlauch nach ISO 18752-420 BAR.

Produktdetails

Zertifizierung nach ISO 18752-420 BAR
Schälung immer notwendig
Anzahl Lagen: 4
Länge: 40 m

Material

Gummi mit Stahlverstärkung

KOX Tipp

- Wählen Sie Schläuche und Armaturen, die zusammenpassen.
- Schneiden Sie den Schlauch rechtwinklig ab. Verwenden Sie zum Schneiden eine Schlauchzange oder eine Kappmaschine.
- Der 2-lagige Schlauch 2 SN und 2 SNK wird nicht geschält.
- Der 4-lagige Schlauch 4 SP und 4 SH wird immer geschält.
- Die Schällänge entnehmen Sie der Pressmaßtabelle.
- Geschält wird bis auf die Drahtlage.
- Stecken Sie die Hülse bis zum Anschlag auf den Schlauch. Danach ölen Sie den Nippel ein und drehen ihn so tief in den Schlauch bis die Nut des Nippels mit der Hülsenwand abschließt.
- Pressen Sie die Hülse bis zum angegebenen Pressmaß zusammen. Kontrollieren Sie mit einer Schieblehre, ob die Hülse gleichmäßig gepresst ist. Kontrollieren Sie mit dem Prüfdorn die vorgeschriebene Nippeleinschnürung.

ACHTUNG: Pressmaße sind wegen der Fertigungstoleranz nur Richtwerte! Optimal ist die Kontrolle mit dem Prüfdorn.

Download als PDF: Technisches Datenblatt
